航空航天用試驗傳感器PDCR 300
全新量程即將發布！
高程PDCR 300 （7MPa以上）系列產品業已在航空領域取得成功案例。即將發布其7MPa以下量程版本，我們這PDCR 300系列成為覆蓋高壓、中及低壓應用的完整銷售產品。

PDCR 300
用於嚴苛的測試應用，本產品經過專門設計和測試，以滿足
許多航空航天應用中都有苛刻的要求，同時
也滿足許多工業要求。產品成立在 Druck 自己的 21st 內生產的高度可靠的矽芯片上
世紀潔淨室。開發了壓阻技術，並增強了超過 45 年，廣泛應用於
航空航天/工業和石油和天然氣市場。這種緊湊的模擬傳感器在廣泛的壓力和
溫度範圍，非常適合各種用途，跨越液壓系統內的高壓要求到低壓力，氣壓測量。

不採用微處理器，在本產品中，可實現高溫下的可靠性

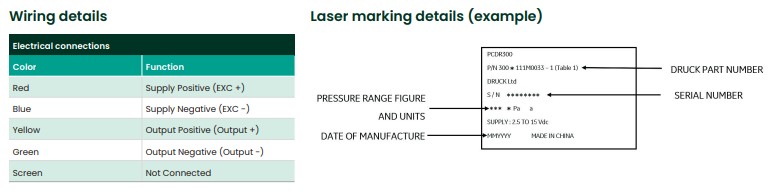

取得成就。調節後的毫伏輸出通過一個4 線配置。

建造
• 全不銹鋼 316L、17/4PH 和 INC 625
• 24 AWG PTFE 絕緣電纜
表現
• NLH&R1
 （見表1）
• 總準確度 2 ± 3% 滿量程（跨寬溫範圍 -55˚C 至 +150˚C)

機械性能
• 壓力連接 M5x0.8-6g
• 耐壓 1.5 x 滿量程
• 密封壓力 2.0 x 滿量程
• 媒體兼容性：
  – 範圍 <=2MPa 或 =7MPa：流體兼容 SS17-4PH
和 SS316L
  – 範圍 >2MPa 至 <7MPa：流體兼容 SS17-4PH，
SS316L 和 Inconel 625
• 安裝扭矩：最大 4 Nm

目標應用
航空航天測試和一般工業
壓力範圍
零基範圍：
• 最低滿量程範圍 110 kPa (1.1 bar)
• 最高滿量程範圍 35 MPa (350 bar)

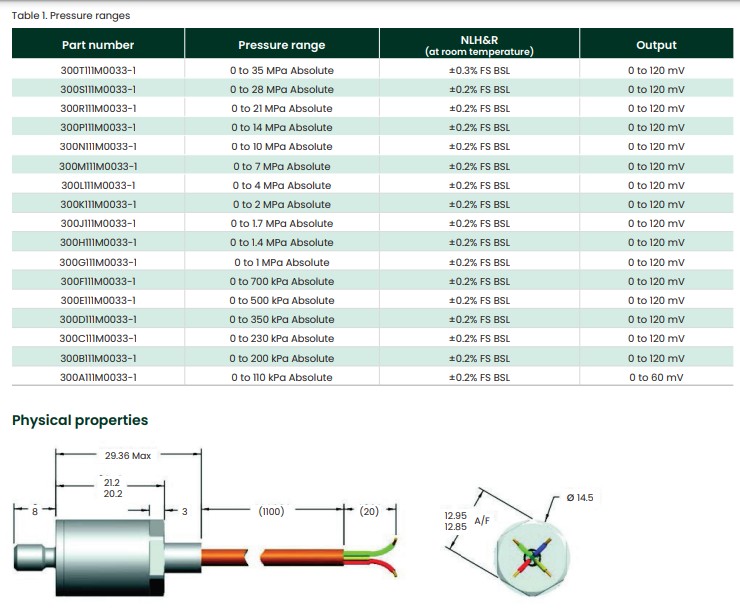

完整產品見表 1

電氣特性
• 電源：2.5 至 15 Vdc（輸出與電源成比例）
• 輸入阻抗：>2000 歐姆
• 輸出阻抗：5000 歐姆（標稱）
• 絕緣電阻 >100 Mohms @ 500 Vdc

以上為mm
