Druck的PACE壓力控制器被世界公認最快，能在5秒內填充和控制低於300cc的體積。
作為Druck的專有傳感技術，稱為TERPS（Trench）蝕刻共振壓力傳感器）已經發展起來，

DRUCK已計劃擴展PACE平台，尤其是增加壓力通過添加到已經成功的PACE控制模塊範圍

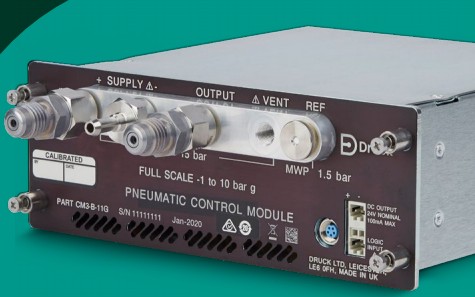

CM3高精度壓力控制器模塊。本文著重於新型壓力控制器模塊的市場介紹
CM3系列及其性能對Druck的客戶意味著什麼?
Druck正在從現有的擴展其PACE CM3控制模塊成功的2 bar和3.5 bar絕對產品包括新產品
壓力範圍。DRUCK最近發布了新的絕對壓力8、11、21、36和71 bar的控制器範圍以及相關的
壓力表控制器的範圍為7、10、20、35和70 bar。DRUCK將繼續未來壓力範圍的發展，絕對壓力可達211 bar
並計劃在2021年開始銷售。

PACE CM3將利用Druck建立的TERPS®（溝槽蝕刻諧振器）壓力傳感器）技術為核心，可提供前所未有的性能
計量特性及其產生的性能水平 PACE控制器。
本文將介紹啟用PACE CM3的壓力的主要屬性控制器及其產生的性能，即：
•TERPS®技術
•準確性及其因素
•長期穩定性
•壓力控制能力

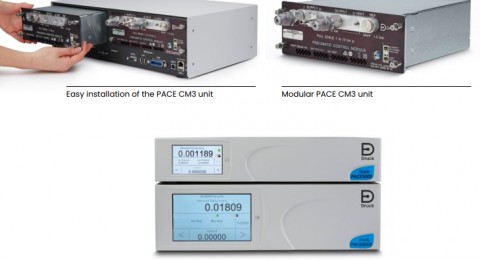

•使用控制模塊（例如PACE CM3）的PACE模塊化結構
•使用Druck的自動校準和數據集成
4Sight2軟件
•客戶支持和服務
Druck的理念是為客戶提供統一的解決方案，滿足他們需求的規格滿足客戶要求的地方
並提供有關該公司的公開性和透明性儀器的功能。

TERPS®技術

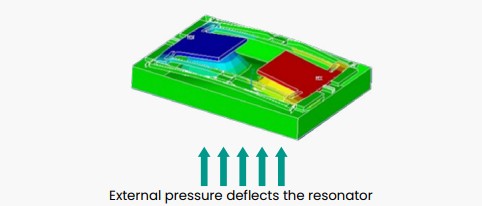

TERPS®依靠共振結構的應變來改變換能器的頻率，與壓力成正比
塗在傳感器的膜片上。 TERPS®的獨特設計是其出色的性能，特別是在漂移和滯後方面（壓力和溫度）

TERPS®結構和構造具有以下特徵：

-通過使用絕緣體上矽，可以很好地定義諧振頻率SOI）控制共振結構的厚度和質量；

-通過使用深度反應離子刻蝕(DRIE)創建明確的動態動態專利結構，來實現動態質量和力平衡，

  從而對介質粘度不敏感

-通過使用DRIE創建複雜的低阻抗感測技術進行苛刻的媒體隔離

-通過使用矽熔合（SFB）來實現低熱滯和壓力滯後

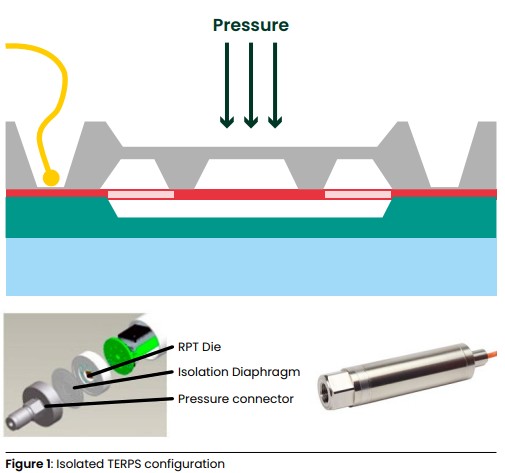

Figure 2: Isolated TERPS configuration

整個結構（膜片和諧振器）在機械上和動態平衡以確保在施加壓力（即應變）時，頻率變化以連續的方式發生，而不會出現信號不連續的情況。 這對於提供傳感器的高精度尤為重要，儘管Druck產品數據表中的精度為15 ppm FS，但是Druck的許多TERPS都優於該規格

Accuracy準確性
根據VIM（國際詞彙大學）的定義，Accuracy準確性是一個定性術語，定義為“被測物在測量的量值和真實的量值之間最接近的協議”。

術語“Accuracy準確性”應與指定的測量誤差，包括系統誤差的影響，隨機誤差和漂移（在規定的時間內指定精度的情況下
時）。 準確性的定義應考慮應用和客戶的需求。
以下是Druck PACE準確性的典型代表，用TERPS的PACE CM3控制模塊的壓力控制器
Precision =+/-15ppm FS (error to the calibration standard)

Calibration expanded uncertainty (sigma=2) = +/-22ppm FS

Drift = +/- 25ppm FS/year (2 & 3.5 bar a)

            +/- 10ppm FS/month when zeroed 8-71 bar a

Note: The above 3 factors are uncorrelated and follow normal distributions
